ZKG型磁氧分析儀

品牌：富士電機
型號：ZKG型
廠家：日本富士

產品說明

磁氧分析儀ZKG型

一、簡介

ZKG型分析儀器無需輔助氣體！最適合易燃性氣體中的氧濃度測量。

磁氧分析儀ZKG型

二、特點

本分析儀是磁力式(啞鈴型)氧分析儀。利用氧氣比其他氣體磁化率高的特點，可實現穩定的測量，幾乎不受其他氣體的干擾。由于其檢測部沒有加熱器等加熱部件，非常適合檢測可燃性氣體中的氧濃度。另外，它不需要輔助氣體，無需花費相應運轉成本。

1. 采用磁力方式(壓力檢測型)，無需輔助氣體。

2. 檢測部分無加熱器等加熱部件，適合易燃性氣體中的氧測量。

3. 幾乎不受其它氣體的影響，可進行穩定的測量。

4. 體積小，便于操作。

5. 適用電源范圍寬。

6. 輸出為線性輸出。

7. 是經計量法類型認可的產品(第SF011-1)。

三、主要規格

測量原理	磁力方式(壓力檢測型)
測量范圍	0～10、21、25、50、100% vol%(型號指定時選擇)
測量量程	1或2個量程(型號指定時選擇)
重復性	滿量程的±0.5%
漂移	滿量程的±2%/周(零點、滿量程相同)
線性度	滿量程的±1.0%
響應時間	15秒以內(90%響應)
測量值輸出	DC4～20mA或DC0～1V或DC0～10mV(型號指定時選擇)
接點輸入輸出	無
顯示器	LED 4位
氣體進出口	Rc1/4
電源電壓	AC85～264V 50/60Hz
外形尺寸	240(H)×192(W)×234(D)mm
安裝方法	面板嵌入型
涂裝顏色	芒塞爾色標10Y7.5/0.5半光亮
重量	約5kg

四、ZKG型磁氧分析儀詳細規格

· 測量范圍： 0～10，21，25，50，100%O2

· 測量量程數： 1個量程或2個量程(根據型號選擇)

· 測量方式：磁力式(啞鈴型)

· 輸出信號： DC 4～20mA(負載電阻550Ω以下)；DC 0～1V(容許負載電阻100kΩ以上)；DC 0~10mV(容許負載電阻100kΩ以上)選擇其中1種(根據型號選擇)

· 重復性：滿量程的±0.5%以內

· 直線性：滿量程的±1.0%以內

· 零點漂移：滿量程的±2.0%/1周內

· 量程漂移：滿量程的±2.0%/1周內

· 響應速度： 15秒以內(90%響應)

· 被測氣體的流量： 0.5L/min±0.2L/min

· 壓損：約0.3kPa(被測氣體的流量　0.5L/min)

· 換氣氣體的流量(選配)： 1L/min，N2或空氣(周圍為腐蝕性氣體環境等情況下)

· 電源： AC 100～240V，50/60Hz

· 功耗：約35VA

· 環境溫度： 0～45°C

· 環境濕度： 90%RH以下

· 預熱時間：約30分鐘

· 接觸氣體部分的材質：SUS304，SUS316，氟橡膠、硼硅玻璃、鎳、鉑、鉑銥合金，PP，TOALON，PVDF(聚偏氟乙烯) ，PPS樹脂

五、其他氣體的影響

干擾氣體	干擾氣體的濃度	干擾濃度
NO	2000ppm	0.15voI%O2以下
CO	100voI%	0.1voI%O2以下
CO2	100voI%	0.35voI%O2以下
CH4	100voI%	0.25voI%O2以下

· 外殼結構：鋼板制外殼、室內型、面板嵌入式

· 外形尺寸(H×W×D)：240×192×234mm

· 重量：約5kg

· 涂裝顏色：芒塞爾色標 10Y7.5/0.5半光澤

· 被測氣體條件：溫度 0～50°C ；濕度露點應比環境溫度低10°C以上。灰塵 0 . 3 μm以下的顆粒不超過100μg/Nm3煙霧，無壓力 10kPa以下

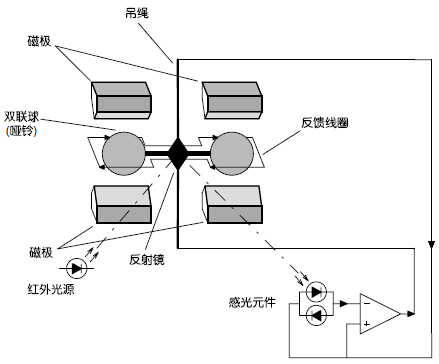

六、ZKG型磁氧分析儀測量原理圖

小室內用結實的金屬繩懸掛兩個充灌了氮氣的玻璃球。最初，球體在不均勻的磁場中保持平衡。當磁化率強的氧分子流入后，磁場中磁性較強的部分便會將氧分子吸引過來，使球體遠離該部位。光源、反射鏡、觀光元件檢測出球體的偏離量后，會向反饋線圈輸送電流，從而控制球體返回到最初的平衡狀態。向反饋線圈輸送電流與氧濃度成正比，由此，氧濃度即被轉換成電信號。
